X 軸 / Y 軸 / Z 軸上的行程 (mm)：800/1020/970X 軸 / Y 軸 / Z 軸上的最大速度 (m/min)：65/50/80干涉直徑：900根據 VDI 2852 [s] 相對于轉速的換刀時間 t1 (rpm)：3.0X 軸 / Y 軸 / Z 軸上的定位精度 (mm)：0.006工作臺直徑：770工作臺負載帶/不帶托盤交換器 (kg)：750/600B 軸最大轉速：800總重量：24800單刀盤 HSK-A/T63 的刀具長度：465雙刀盤 HSK-A/T63的刀具長度(底部/頂部/上方兩個） (mm)：465/280/700

X 軸 / Y 軸 / Z 軸上的行程 (mm)：600/855/750X 軸 / Y 軸 / Z 軸上的最大速度 (m/min)：70/45/90干涉直徑：620根據 VDI 2852 [s] 相對于轉速的換刀時間 t1 (rpm)：2.7X 軸 / Y 軸 / Z 軸上的定位精度 (mm)：0.006工作臺直徑：570工作臺負載帶/不帶托盤交換器 (kg)：270/350B 軸最大轉速：1,200總重量：15,500單刀盤 HSK-A/T63 的刀具長度：365雙刀盤 HSK-A/T63的刀具長度(底部/頂部/上方兩個） (mm)：365/180/550

立軸部分三 軸 行 程：4000×2200×1000mm臥軸部分：Y2:1400/Z2:850/W:600轉臺尺寸：2000×2000mm轉臺最大回轉空間：Φ2200轉臺最大承重：10000KG立 軸 轉 速： 6000r/min臥 軸 轉 速： 6000r/min數 控 系 統： 發那科M5/Dtan R5

特征? 可滿足軸類、盤類內孔及端面研磨的多品種高精密加工機床參數G300s-500(內圓磨)雙主軸手動旋轉內圓磨砂輪臺單主軸內圓磨砂輪臺 機器能力回轉直徑300mm最大加工孔徑砂輪軸1Φ35~200Φ8~200砂輪軸2Φ26~200—最大加工深度砂輪軸1166mm150mm砂輪軸2122mm—砂輪軸回轉數砂輪軸1（變頻器變速）MAX.17,000/min-1MAX.40,000min-1砂輪軸2（變頻器變速）MAX.22,000min-1—砂輪臺全移動量350mm快速移動速度16m/min主軸臺（回轉專用）回轉速度（S編碼指令）15~1,000min回轉角度0°~90°工作臺全移動量700mm快速移動速度20m/min回轉角度±5°機器重量5,200kg

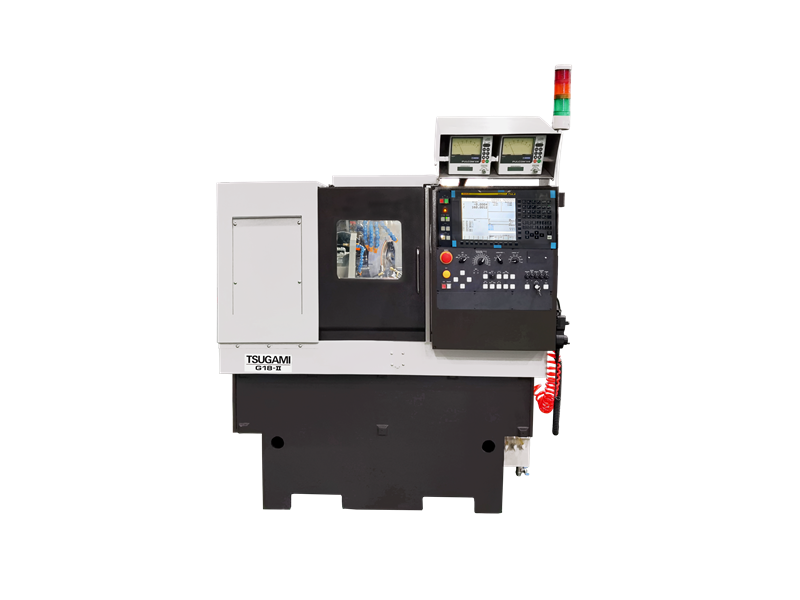

特征? 可滿足軸類、盤類內孔及端面研磨的多品種高精密加工機床參數G18-IISB(內圓磨)機器能力回轉直徑180mm加工孔徑Φ8~Φ150最大加工深度100mm砂輪軸回轉數砂輪軸（變頻器變速）MAX.40,000min-1砂輪臺全移動量170mm快速移動速度8m/min主軸臺（回轉專用）回轉速度（S編碼指令）15~1400min-1回轉角度0°~90°工作臺全移動量370mm快速移動速度16m/min回轉角度（錐度調整量）±1°機器重量2,200kg

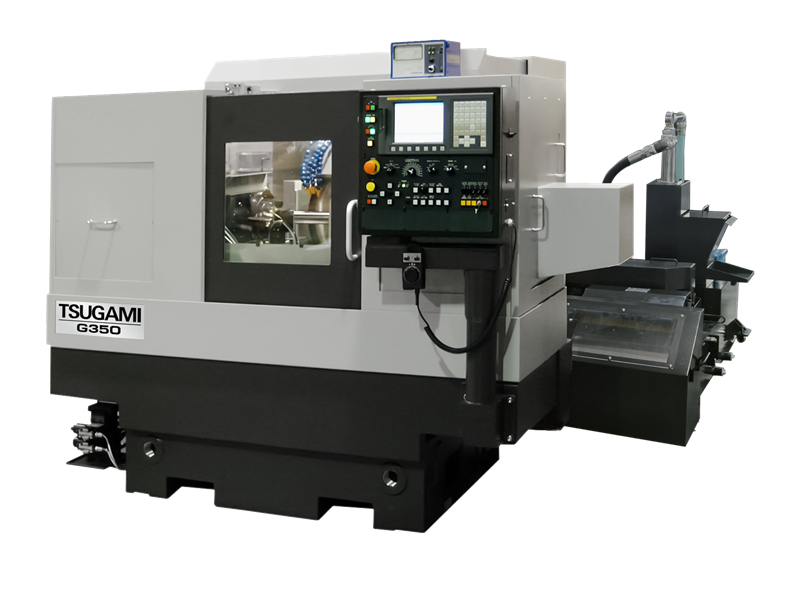

特征? 穩定的加工精度    砂輪軸采用津上獨有的高剛性動壓 軸承    導軌面采用平穩性強、精密度高的V-平導軌結構? 高能效性    G300：砂輪直徑φ510、砂輪軸電機標配7.5kW(選配11kW)    G350：砂輪直徑φ610、砂輪軸電機標配11kW(選配15kW)    可進行高精度磨削及重負荷磨削? 高功能性     標配固定主軸臺    標配液壓式尾座臺? 高生產性    配備整機式防護罩，改善作業環境    標配充實，并繼承以往機型的豐富選配，    可應對多品種工件的加工機床參數G300S-300G300A-300G300S-500G300A-500中心距300mm500mm回轉（直徑）300mm砂輪外徑×最大寬度S: 405×75mm, A: 510×100mm砂輪線速度2,700m/min快移速度（X/Z）X軸 16m/min　Z軸 20m/min主軸臺標準類型固定主軸臺頂 尖規格MT.No4尾座軸行程50mm（ 液壓）尾座臺頂尖規格MT.No4砂輪軸電機7.5kW主軸電機1.6kW砂輪軸潤滑油箱15L液壓油箱20L冷卻液箱360L長× 寬× 高2,460×3,300×1,800mm2,825×3,300×1,800mm機器重量4,700kg5,000kg機床參數G350S-300G350A-300G350S-500G350A-500中心距300mm500mm回轉（直徑）350mm砂輪外徑×最大寬度S,A: 610×125mm砂輪線速度2,700m/min快移速度（X/Z）X軸 16m/min　Z軸 20m/min主軸臺標準類型固定主軸臺頂尖規格MT.No4尾座軸行程50mm（ 液壓）尾座臺頂尖規格MT.No4砂輪軸電機11kW 主軸電機3kW砂輪軸潤滑油箱15L液壓油箱20L冷卻液箱360L長× 寬× 高2,460×3,300×1,800mm2,825×3,300×1,800mm機器重量4,900kg5,200kg機床參數G350S-750G350A-750G350S-1000G350A-1000中心距750mm1,000mm回轉（直徑）350mm砂輪外徑×最大寬度S,A: 610×125mm砂輪線速度2,700m/min快移速度（X/Z）X軸 16m/min　Z軸 20m/min主軸臺標準類型固定主軸臺頂尖規格MT.No4尾座軸行程50mm（ 液壓）尾座臺頂尖規格MT.No4砂輪軸電機11kW主軸電機3kW砂輪軸潤滑油箱15L液壓油箱20L冷卻液箱360L長× 寬× 高3,330×3,300×1,800mm4,056×3,300×1,800mm機器重量5,500kg6,600kg

特征? 穩定的加工精度    砂輪軸采用津上獨有的高剛性動壓 軸承    導軌面采用平穩性強、精密度高的V-平導軌結構? 砂輪外徑355mm、最大寬度50mm    采用高剛性動壓 軸承，是高效磨削加工的標準型機床    SB（直進型）：適宜外徑·量產加工（NC同時2軸）    AB（斜進型）：軸·端面同時加工（NC同時2軸）? 高舒適性  配備整機式防護罩，改善作業環境機床參數G18-ⅡSBG18-ⅡAB回轉（直徑）180mm中心距250mm砂輪外徑×最大寬度355×50×127mm355x50xφ127mm砂輪線速度2,700m/min快移速度（X/Z）8/16m/min砂輪軸電機2.2kW-4P長×寬1,610×2,100mm機器重量2,000kg

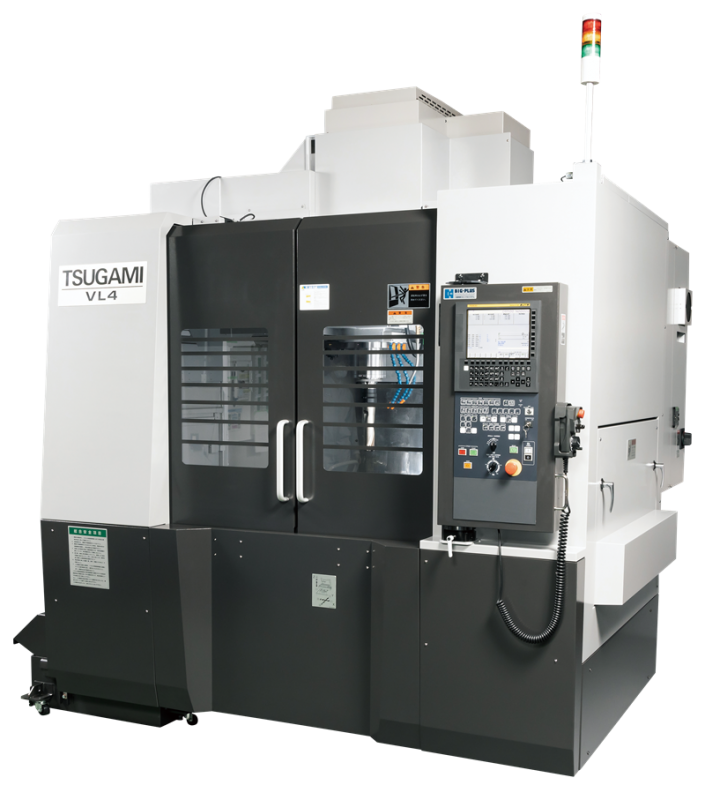

特征? 馬鞍式立柱，采用鏟刮工藝組裝，確保整機的高剛性，高精度? 寬敞加工空間、大工作臺，滿足更大、更多產品加工的空間需求? 配置高扭矩BBT40主軸，刀柄裝夾更緊密貼合，實現更穩定的加工? 搭載FANUC最 新的0i-MF PLUS 系統，配置多項新功能，操作方便快捷機床參數VL4主軸轉速Max 10,000min （常用8,000min）工作臺尺寸1,100×510mm工作臺最大載重800kg各軸行程X軸：1,000mm；Y軸：510mm；Z軸：660mm各軸快移速度X/Y：40m/min　Z：30m/min刀庫容量/刀柄20支(使用最大刀具數量21支)/BIG PLUS BBT40長×寬×高 2,564×2,655×2,852mm機器重量5,200kg

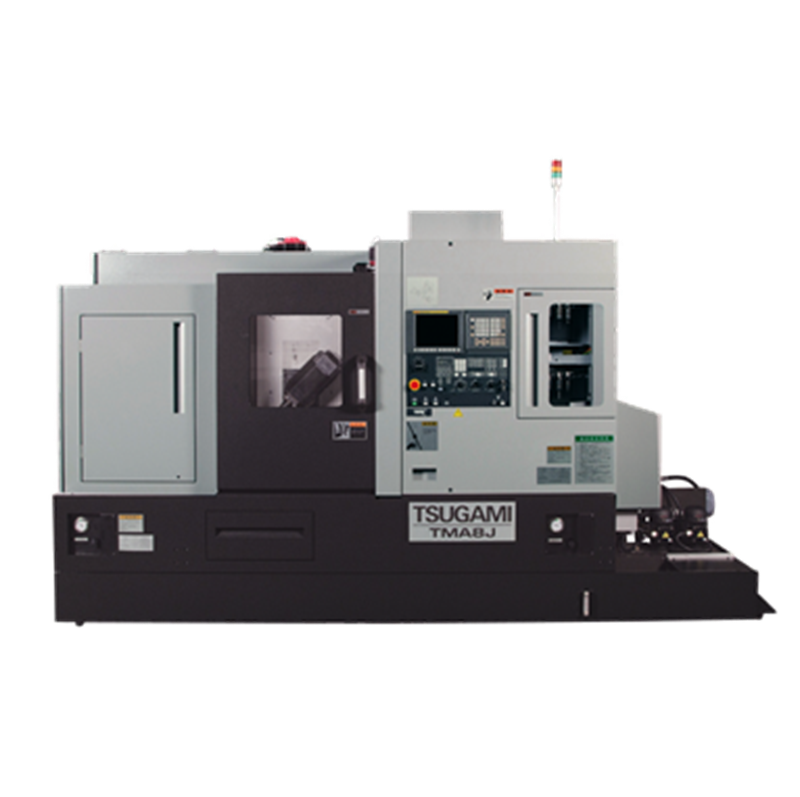

特征? 超高性價比，高性能復合加工機? 最適合復雜形狀的多品種小批量生產? 多工序集成，有效削減人工、機器臺數，同時縮短加工時間? 搭載干涉防止功能，防止刀具主軸和背軸的干涉? 刀庫收容量60支，能加工刀塔機無法實現的復雜形狀工件? 11kW高功率內置電機，實現從低速到最高速20,000min-1的高效銑削加工機床參數TMA8J主軸夾盤尺寸8英寸背軸夾盤尺寸6英寸主軸最高轉速5,000min-1背軸最高轉速5,000min-1刀具主軸最高轉速20,000min-1B軸分度角度/最小-15°~195°/0.001°刀具收納數量60支長×寬×高3,700×2,126×2,250mm機器重量8,500kg

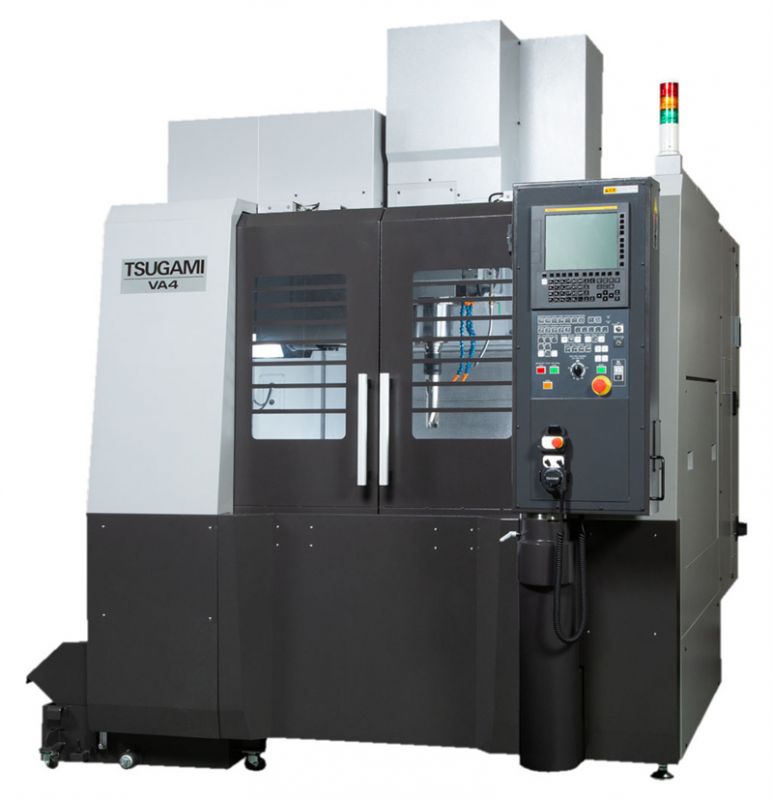

特征? 節省空間? 高速·高效加工? 卓 越的接近性    防護罩前面到主軸中心、工作臺都很近，大幅提高作業效率? 節能降耗    無需液壓、在節電模式下，可有效控制電力、氣體的不必要消耗機床參數VA4X·Y·Z軸行程720×510×460mm工作臺尺寸850×510mm工作臺最大載重800kg主軸轉速100～10,000min-1主軸電機輸出功率18.5/11kW(S3 25%/S3 60%/連續)刀柄BIG PLUS BBT40 (JIS B 6339-1998 BT40)長×寬×高2,320×2,837×2,652mm機器重量5,000kg
