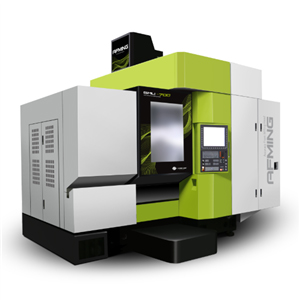

GMU750五軸聯動加工中心產品介紹
GMU750/700D秉承定梁龍門結構的強大剛性、搭載埃弗米自主研發機械傳動轉臺技術，結合埃弗米齒輪消隙及轉臺扭轉阻尼機構，A軸扭矩3150N.m,C軸1295N.m,最大承重：600kg,具有高剛性、高精度、高穩定性。
GMU-700/700D主要用戶為模具、汽車零件，設計時通過FEA進行動力學優化，配合埃弗米自主研發的HSK-A63主軸，采用*的軸心冷卻和環向噴射技術，有效控制軸心熱伸長，轉速達到業內高水平20000RPM，冷機到熱機0.015MM,暖機后長時間工作軸心穩定在0.001MM。
GMU-630高精度五軸聯動加工中心技術規格
| 名稱 | 單位 | GMU-630 |
| 系統（控制單元) |
| SIEMENS-840D |
| X/Y/Z軸行程 | mm | 700/1180/550 |
| A/C軸行程 | 度 | ±120/360 |
| 主軸端面至工作臺距離(A軸位于0度位置時) | mm | 150-730
（此值為機械主軸電主軸會有不同） |
| 工作臺尺寸 | Mm | Φ630 |
| 最大承重 | kg | 500 |
| 主軸 |
|
|
| 主軸(標配) |
|
|
| 主軸最高轉速/錐柄 | rpm | 15000HSK-A63 |
| 主軸功率(S1/S6-40%) | KW | 20/28 |
| 扭矩(S1/S6-40%) | N.m | 58/81.2 |
| 進給系統 |
|
|
| X/Y/Z軸快速位移 | m/min | 36/36/30 |
| 最大切削進給率 | m/min | 20 |
| 加速度 | m/s2 | 0.8 |
| A/C軸快進速度 | rpm/min | 20/30 |
| 額定扭矩A/C | N.m | 2080/1400 |
| 靜止掃矩A/C | N.m | 3625/1770 |
| 剎車扭矩A/C | N.m | 5000/3500 |
| 定位精度(GB17421.22000) |
|
|
| X/Y/Z | mm | 0.008/0.008/0.008 |
| A/C | ARCSEC | （12/12） |
| 重復定位精度(GB17421.22000) |
|
|
| X/Y/Z | mm | 0.004/0.004/0.004 |
| A/C | ARCSEC | （6/6） |
| 自動換刀系統 |
|
|
| 刀具數 | Pcs | 24T |
| 換刀時間(刀-刀) | sec | 2.5S |
| 刀具最大長度 | mm | 300 |
| 刀具最大直徑/相鄰無刀 | mm | Φ60/Φ120 |
| 刀具最大重量 | kg | 8 |
| 機床尺寸 |
|
|
| 機床總高 | mm | 3700 |
| 占地面積（長X寬) | mm2 | 3400×3000 |
| 機床凈重 | kg | 13000 |
| 電力需求 | kw | 50 |
