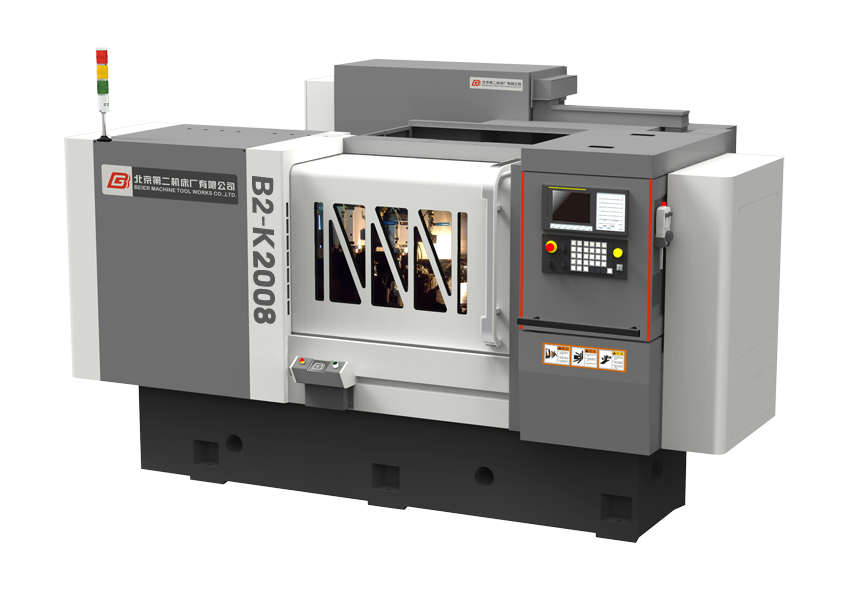

機床性能結構特點B2-K2008型偏心軸數控外圓磨床是適用于小型偏心軸類零件磨削的專用機床。該機床精度可靠，已在多家壓縮機生產廠家得到應用。機電一體化結構布局，整體防護，維護方便符合人機工程要求。頭架安裝專用卡具，液壓夾緊方式固定工件，加工精度穩定。砂輪主軸采用套筒式動靜壓主軸系，具有回轉精度高，剛性強的特點。砂輪線速度45m/s。兩軸聯動進給，工作臺（Z軸）、砂輪架（X軸）均為交流伺服電機-滾珠絲杠副驅動，最小設定單位為0.1μm。金剛石修整裝置（安裝在頭架后側），且自動補償。配置主動測量裝置，實現磨削加工的全閉環控制。采用數控系統，具有磨削過程程序變換，工件品質管理，機床狀態監控，故障自診斷及異常報警等全方位的控制功能，菜單式界面輸入簡便。機床規格參數 規格單位B2-K2008最大回轉直徑mmΦ320中心高mm160最大磨削直徑mmΦ100頭架卡持最大重量kg30控制系統FANUC   SIEMENS砂輪(最大)外徑×寬×內徑mmΦ600×B×Φ305線速度mm/sec45/[50]砂輪架進給速度mm/min0.1～5000最小設定單位mm0.001工作臺進給速度mm/min0.1～5000最小設定單位mm0.001頭架卡具液壓卡緊轉速r/min30-300(無級調速)電氣系統砂輪主軸電機kw7．5砂輪架進給N.m12(FANUC)工作臺進給N.m8(FANUC)容積液壓油+潤滑油油箱L45主軸軸承油箱L45凈重kg5450工作精度檢驗項目B2-K2008圓度0.0015mm  - 高于國標圓柱度0.003 mm   - 高于國標外圓表面粗糙度Ra 0.2μm 平面布局圖*由于技術不斷發展，本頁面提供參數僅供參考，產品規格、精度、外觀變更恕不另行通知。
